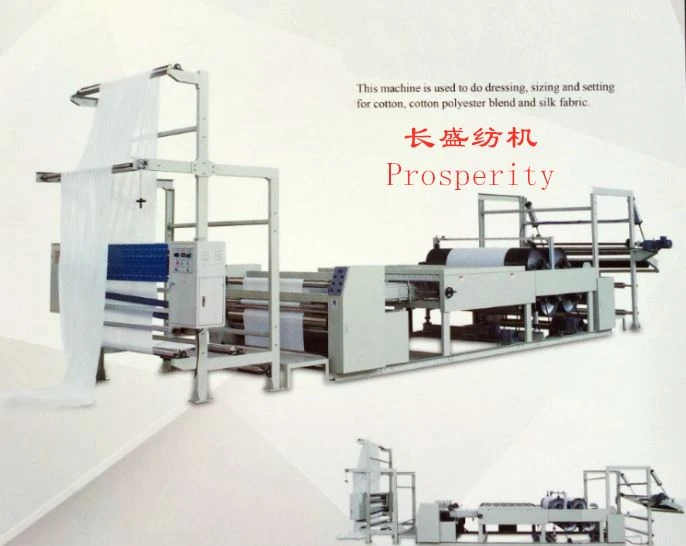

Størrelsesmaskin - FD638

Størrelsesmaskin. Bruk: Egnet for størrelse og stenteringsprosess for stoffforberedelse før digital utskrift, spesielt for små batchstoffer som silke, bomull og polyester blandet ...

Sende bookingforespørsel

Beskrivelse

Størrelsesmaskin - FD638

Komplisert og rask hastighetsmodell

Bruk

DetteStørrelsesmaskin (eller kalt mini - stenteringsmaskin)er egnet for størrelse og svak stenteringsprosess med silke, bomull og andre stoffer.

Hovedspesifikasjon

Størrelsesmodus: Dobbelt - Sidig

Stoffbredde: opptil 3200mm

Maskinhastighet: 0,1 ~ 15m/min

Tørkingsmodus: 14 sett med infrarøde strålingsrør, hvert sett har tre rør, hver rørkraft er 3,8 kW, hver rørkraft kan være justerbar når det

Installert motorisk effekt: 10.69kw

Hovedutstyrsbeskrivelse

Størrelsesmaskinen er sammensatt av inngangsramme, dimensjoneringsputer, Selvedge -sporing og stenteringsenhet, infrarød strålingsoppvarming, tørkesylindervarmeenhet, utgangsramme med batching og plant, bunnstøttende ramme.

Inngangsrammen er sammensatt av strammer, passeringsrulle, stålkanal, fotoelektrisk sentreringsanordning, etc. Reservert plass for veftretter som skal leveres av brukeren.

Størrelsesputeren er hovedsakelig sammensatt av passerende rull, veggbrett, størrelse på trykkrulle, størrelse spor og utvidende rull, osv., Dobbelt ansikter størrelse (størrelse på enkelt ansikt kan utformes i henhold til kunden), dimensjoneringssporet kan løftes opp eller ned, og sprøytøret er fikset over trykkrullen for enkel rengjøring. Veggbrettet og døren til størrelsesputeren er laget av 304 rustfritt stålplate. Dreneringstanken er på bunnen av størrelsesputeren. Størrelsesrullen består av en stålrulle og en gummibelagt rull.

Tørkesylinderoppvarmingsenheten består av 3PCs damptørkende sylindere med diameter på 570 mm, 1pcs kjølesylinder med diameter på 570 mm, veggbrett, strammerreguleringsenhet, etc.

Den første tørkesylinderen er utstyrt med Selvedge -trykkanordning, og pressetrykket kan justeres. Alle sylindere teflon belagt,

Avslutt er sammensatt av veggbrett, passerende rull, utvidende rull, spenningsjusteringsenhet, liten batcher, Big Batcher og Plaitter.

Sporing - kantmekanisme er sammensatt av fotoelektrisk bryter for å oppdage kant, slagbryter for maksimal grense for svingarm, slagbryter for forsikring og AC lineær motor. Selvagesignalet detekteres av den fotoelektriske bryteren i hele systemet blir sendt til PLC (programmerbar kontroller) for prosessering, og et intermitterende pulsspenningssignal sendes ut for å drive venstre og høyre bevegelse av AC -lineær motor, for å oppnå formålet med automatisk selvagefunn.

Fotoelektrisk sentreringsmotor 1,50 kW, paddermotor 2,20 kW; PIN RIVE Motor 1,50kW, tørkesylindere Motor 1,50 kW, liten batchermotor 0,40 kW, Big Batcher Motor 1,50 kW, svaiende og plaitemotorer 1,85kW, selvedge sporingsmotor 0,24kW, for det meste er motorer omformer.

Drying drum 1
